| HF系列安全供電滑觸母線 |
| |

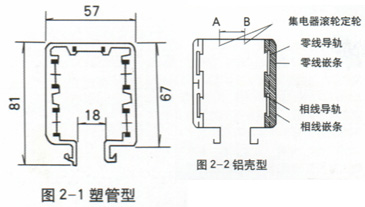

| 安全供電滑觸母線裝置可用于電動葫蘆，電動門式和橋式起重機，推土機等倉儲設施；移動式電動工具和照明器具具有其它移動受電設施，也可應用于機電產品的自動化檢測線，自動生產線等，變可用作廠礦、車間，辦公室等場所內固定敷設母線槽，作借供電線路。 | 1.結構型式：供電滑觸線由導管、受電器，中間進線盒端帽（端頭進線盒）與其它附件組成。 2.型號：型號主要有HFP（塑管型）、HFJ鋁殼型、HFF塑管防塵型等三個品種。 （1）HFP塑管型是由工程塑料管相嵌1281銅排組成的，見圖2-1。 （2）HFJ鋁合金外殼型：是由鋁合金型材和工程塑料絕緣嵌條組合而成適用于-30-+65℃的室外及高溫車間等場所,導管主要作用為支撐導軌和集電器,其形狀見圖2-2。 (3)HFF塑殼防塵型,是在HFP塑管型基礎上增加橡膠防塵裝置。 | |
| ||
| 供電滑觸線裝置由導管、受電器兩個主要部件及一些輔助件構成。 |  |
|
 |
| 1.導管：是一根半封閉的導形管狀部件，是滑觸線的主體部分，其內部可根據需要嵌設2-9根裸體導線作為供電導線，各導軌間相互絕緣，從而保證供電的安全性。并在帶電檢修時有效地防止檢修人員觸電事故。本廠生產的導管每條長度為4m，可以連接成任意需要長度，普通導管作成型直線形，也可按特殊需求制成圓弧形等。
2.受電器：是在導管內運行的一組電刷殼架，由安置在用電機構（行車、小車、電動葫蘆等）上的拔叉（或牽引鏈條等）帶動，使之與用電機構同步運行，將通過導軌，把電刷的電能傳輸?shù)诫妱?dòng)機或其他控制元件。受電器電器電刷的極數有2-9極與導管中導軌極數相應。 |
| ||||||||||||||||||||||||||||||||||
| 主要技術性能與安全指標 | |||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||
| 1.安全：供電滑觸線外殼系由高絕緣性能的工程塑料制成。外殼防護等級可根據需要達到1P13、1P55級，能防護雨、雪和冰凍襲擊以及導物觸及。產品以受多種環境條件考驗。絕緣性能良好，對檢修人員觸及輸電導管外部無任何傷害。 2.可靠：輸電導軌導電性能極好，散熱較快，并用電流密度高，阻抗值低，線路損失小。電刷由具有高導電性能，高耐磨性能的金屬石墨材料制成。受電器移動靈活，定向性能好，有效控制了接觸電弧和串弧現象。 3.經濟：供電滑觸線裝置結構簡單，采用電流密度高，電阻率低，電壓損耗低的銅排作為導線主體�？晒�(jié)電6%左右，實現以塑代鋼，以塑代銅，設計新穎，無需其它絕緣結構，無需補償線，安裝于起重機控制室同側，節省安裝材料和經費，其綜合費用與鋼質裸滑線大致相同。 4.方便：供電滑觸線裝置將多級母線集合于一根導管之中，組裝簡便，其固定支架，連接夾、懸吊裝置，均以通用件供應，裝拆、調整、維修亦十分方便。 |
