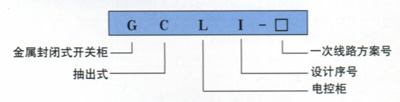

GCLI系列電控柜 |
|
| |
| GCLI系列電控柜系三相50HZ，額定電壓至660V作為電能分配的戶內抽出式成套設備。由柜體和功能單元組成。按用途，功能單元可為進線、饋線、照明切換、母聯、單元等四種。此外還有計量、照明及功率因數補償三種型式。本系列產品符合IEC439-1（1985）及GB7251-87的有關要求。 |
 |
| |
| 本系列電控柜屬間隔型結構，由型鋼彎制、通過螺栓連接而面，具有IP30的防護等級。有底板，可防止小動物進入，門用金屬鉸鏈，并用銅編線與柜體連接。每臺柜的隔室有金屬隔板，一次動靜播頭間設有絕緣隔板、保證斷路器抽出后不至誤觸帶電體。各隔室有通風道，柜頂并有壓力釋放裝置。主母線室及電纜室設在柜的上面及背面，頂部有防塵蓋。功能單元在柜內具有“工作”、“試驗”和“分離”三個位置，防護等級仍為IP30，當雙電源進線時，其相互間有電氣聯鎖防止并聯運行。 |
|
| 一次線路方案號 | 10 |
03 | 07 | 59 |
67 | |
一次線路方案 | | | | |
用途
數量
型號及名稱 | 電纜進線 | 饋電 |
饋電 | | LM0.5型電流互感器 |
3 | 3 | 3 |
3 | 3 |
| ME-3205型斷路器 | 1 |
| | |
| | ME-2505型斷路器 |
| 1 | |
| |
| ME-1600型斷路器 | |
| 1 | 1 |
| | 額定電流(A) |
3150 | 2500 |
1250 | 1000 |
400 | | 額定瞬時耐流(KA) |
80 | 60 | 50 |
50 | 50 |
| HH11-400型刀熔開關 | |
| | |
| | |
