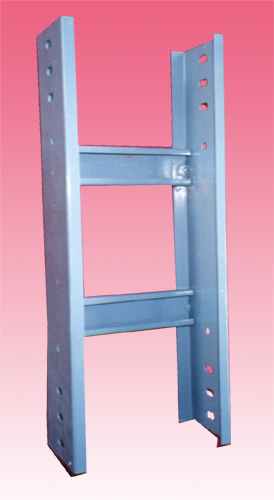

梯級式直通橋架
     XQJ-T型梯級式電纜橋架是根據國內外有關資料及我廠同類產品改進而成。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣性好等優點。它適用于一般直徑較大電纜的敷設。特別適用于高、低壓動力電纜的敷設。

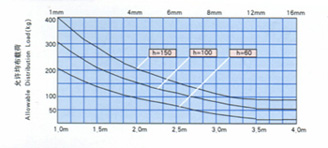

    梯級式電纜橋架在不同跨距下最大允許均布載荷及變形量見下圖：
撓 度
序號
No.
型號
Model
b
h
重量kg
Weight
備注
Remarks
1
T1-01-6-2
200
60
108
高度h為60時、100時，每端各6只連續孔。
6 holes in either end of such cable tray with a height 60mm and 100mm.

　

高度h為150時、每端各12只連接孔。
12holes in either end of such cable tray with a height 150mm.

2
T1-01-10-2
100
14.20
3
T1-01-15-2
150
21.44
4
T1-01-6-3
300
60
11.74
5
T1-01-10-3
100
14.61
6
T1-01-15-3
150
22.24
7
T1-01-6-4
400
60
18.34
8
T1-01-10-4
100
21.57
9
T1-01-15-4
150
26.28
10
T1-01-6-5
500
60
20.32
11
T1-01-10-5
100
23.55
12
T1-01-15-5
150
28.26
13
T1-01-6-6
600
60
22.31
14
T1-01-10-6
100
25.53
15
T1-01-15-6
150
30.24
16
T1-01-6-8
800
60
25.26
17
T1-01-10-8
100
27.48
18
T1-01-15-8
150
31.19
支撐距離
    梯級式電纜橋架務有護罩，需要配護罩時可在訂貨時注明或按照護罩型號訂貨，其所有配件與托盤式、槽式橋架通用。
    梯級式電纜橋架其表面處理分為靜電噴塑、鍍鋅、噴漆三種，在重腐蝕環境中可特殊防腐處理。噴塑為保證可靠接地，需用接地板（片）。
    用戶所需梯級式電纜橋架如超出本標準范圍的品種規格，亦可來圖、來函或面洽，我廠盡可能滿足您的需要。
    注：T1-01橋架備有護罩，需配護罩須在訂貨時按型號注明，重量另計.
