| 空氣型/空氣附加絕緣型母線槽 |
 CCKX5型空氣絕緣母線槽的設計特點
1、每線槽接頭結構新籟，安裝方便。根據導電銅寬度的變化，分別采用單螺栓壓接和雙排多螺， 栓連接。接頭部件組裝成一個整體，防止配件在運輸中丟失，可減少安裝中的工作量。
2、母線的銅排之間設計成分離空氣絕緣式，杜絕了因絕緣材料不良而產生相間短路，為安全輸 配電提供了有力的保障。 3、母排的表面采取了防潮及防氧化等工藝使母排本體的溫升可降低4-5度，能在濕度較大的惡劣環境中使用，有效地防止電暈的產生。
4、母線槽的插孔設有安全防護檔扳，尸有當防護板被拉開，插接箱才能插入。如插孔不用，可 將防護檔板關閉。防止灰塵和異物進入插孔內有效地提高了母線的防護功能。
5、母線槽備有各種功能的連接單元，可滿足各種不同環境條件下輸配電工程的需要。
6、CCKX5是空氣附加絕緣母線槽，母排防潮防氧化工藝所用的材料，其機械強度熱老化性能 較CKX5更為優越。其他的結構尺寸是一樣的。固而其成本價也高些。
|
| 母線槽單元技術參數： |
| 符合標準 |
IEC439-1-1982、ZBK36002-89、GB1497-85、GB7251-87 |
| 海拔m |
不大于2000 |
| 環境溫度℃ |
-5--+40（24小時內平均溫度不大于+35℃) |
| 相對濕度 |
+40℃時不大于50%，+20℃時不大于90% |
| 防護等級 |
IP54 |
| 安裝類別 |
Ⅲ、Ⅳ類 |
| 污染等級 |
2級 |
| 額定絕緣電壓v(AC) |
660 |
| 額定工作電壓v(AC) |
400 |
| 額定頻率HZ |
50--60 |
| 額定工作電流A |
| 250 |
400 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3150 |
3500 |
4000 |
500
|
| 16 |
119 |
77 |
62 |
52 |
41 |
34 |
21 |
17 |
14 |
12 |
10 |
8
|
| 187 |
139 |
92 |
73 |
60 |
47 |
39 |
24 |
20 |
16 |
14 |
12 |
9
|
88
|
103 |
106 |
108 |
112 |
110 |
117 |
90 |
93 |
95 |
91 |
88 |
85 |
35 |
50 |
65 |
70 |
85 |
100 |
115 |
129 |
143 |
150 |
154 |
159 |
160 |
|
| 電阻Rx10-6Ω/m |
| 阻抗Zx10-6Ω/m |
| 電壓降mV/m
cosø=0.8 |
| 短路強度KA(峰值)t=1s |
| 各部位溫升(K) |
連接端子
60 |
金屬外殼
30 |
絕緣件表面
40 |
|
| 介電強度 |
交流工頻電壓（有效值）3750V1min |
| 絕緣電阻 |
每單元母線槽相與相及外殼之間不小于20MΩ |
|
|
|
|
|
|
|
|

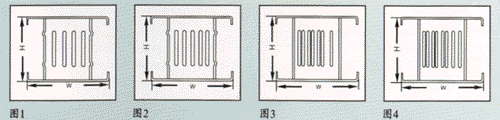

| 外形尺寸及重量： |
| 額定電流 |
三相四線 |
三相五線 |
額定電流 |
三相四線 |
三相五線 |
| A |
外形WxH |
重量Kg/m |
外形WxH |
重量Kg/m |
A |
外形WxH |
重量Kg/m |
外形WxH |
重量Kg/m |
| 250 |
180x80(圖1) |
12.5 |
180x80(圖2) |
13.5 |
2000 |
225x280(圖1) |
60.0 |
180x280(圖2) |
667.0 |
| 400 |
180x80(圖1) |
15.0 |
180x80(圖2) |
16.0 |
2500 |
225x225(圖3) |
86.0 |
250x225(圖4) |
97.0 |
| 630 |
180x100(圖1) |
20.0 |
180x100(圖2) |
22.0 |
3150 |
225x275(圖3) |
106.5 |
250x275(圖4) |
120.0 |
| 800 |
180x125(圖1) |
25.5 |
180x125(圖2) |
28.0 |
3500 |
225x305(圖3) |
122.0 |
250x305(圖4) |
136.0 |
| 1000 |
180x145(圖1) |
30.5 |
180x145(圖2) |
33.0 |
4000 |
280x250(圖3) |
142.0 |
310x250(圖4) |
160.0 |
| 1250 |
180x170(圖1) |
36.5 |
180x170(圖2) |
40.0 |
5000 |
280x305(圖3) |
180.0 |
310x305(圖4) |
204.0 |
| 1600 |
180x225(圖1) |
48.0 |
180x225(圖2) |
53.0 |
|
|
|
|
|
|
|
|
|
