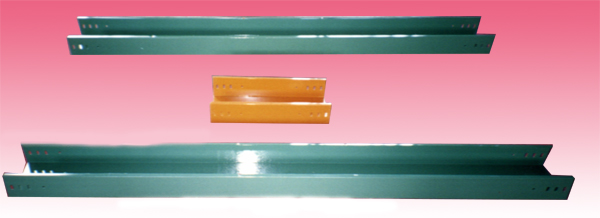

槽式電纜橋架
槽式電纜橋架是一種全封閉型電纜橋架，它最適用于敷設計算機電纜、通訊電纜、熱電偶電纜及其它高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果�？紤]槽式直通作屏蔽時，表面處理用鍍鋅。

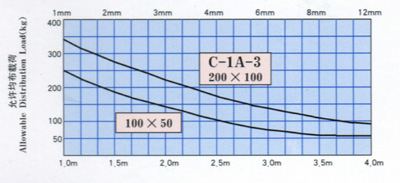

槽式電纜橋架在不同跨距下最大允許均布載荷及變形最見下圖： | |
|
| |
序號
No. | 型號
Model | 規格A×B
Specification | 重量kg
Weight | | 1 | C-1A-1 | 50×25 | 6.23 |
| 2 | C-1A-2 | 100×50 | 10.38 |
| 3 | C-1A-3 | 150×75 | 14.36 |
| 4 | C-1A-4 | 200×100 | 21.79 |
| 5 | C-1A-5 | 250×125 | 27.36 |
| 6 | C-1A-6 | 300×150 | 32.33 |
| 7 | C-1A-7 | 400×200 | 58.8 |
| 8 | C-1A-8 | 500×200 | 68.18 |
| 9 | C-1A-9 | 600×200 | 76.57 |
| 10 | C-1A-10 | 800×200 | 94.32 |
| |
 |
| | |
槽式電纜橋架的護罩隨槽體配套供貨、其他配件與梯級式、托盤式橋架通用。
用戶如需槽式電纜橋架的其他品種規格可來圖來函或面洽訂貨。
槽式直通表面處理分為噴塑、鍍鋅、噴漆三種，用噴塑時請用接地板。 |
